PRODUCT CENTER

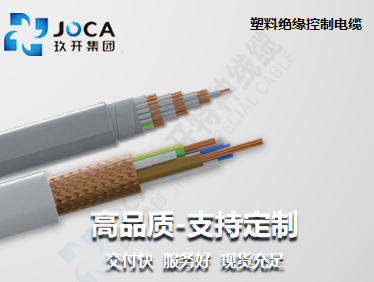

塑料絕緣控制電纜
塑料絕緣控制電纜是以純銅為導電芯，外裹 PVC 或環保低煙無鹵塑料絕緣層，能穩定傳輸信號與少量電能，還具備防干擾、耐油污酸堿、防潮的功能，主要用于 450/750V 以下的工業設備控制、儀器連接、樓宇燈光空調控制，以及地鐵、醫院等場景的設備信號傳輸。 產品標準 本產品按GB/T 9330《塑料絕緣控制電纜》及企業標準制造。 適用范圍 本產品適用于額定電壓 450/750V及以下控制、信號、保護及測量系統接線之用。 使用特性1. 額定電壓Uo/U: 450/750V2. 電纜導體的允許長期工作溫度上限：聚氯乙烯絕緣 70℃。3. 短路時(至多持續時間不超過5s)電纜導體的溫度上限不超過：聚氯乙烯絕緣 160℃。4. 電纜敷設時環境溫度應不低于0℃5. 推薦的允許彎曲半徑無鎧裝層的電纜，應不小于電纜外徑的6倍;有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍;有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。 型號名稱芯數截面KVVR銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜2 - 600.5 - 10KVVRP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜2 - 600.5 - 10型號規格近似外徑 (mm)電纜近似重量 (kg/km)KVVR2×0.56.754KVVR3×0.5763KVVR4×0.57.677KVVR5×0.58.287KVVR6×0.58.8100KVVR7×0.58.8105KVVR8×0.59.5120KVVR9×0.510.3134KVVR10×0.511148KVVR11×0.511155KVVR12×0.511163KVVR13×0.511.4176KVVR14×0.511.4186KVVR15×0.512197KVVR16×0.512206KVVR17×0.513.2236KVVR18×0.513.2244KVVR19×0.513.2254KVVR20×0.513.5264KVVR21×0.513.8275KVVR22×0.514.1290KVVR23×0.515.3303KVVR24×0.515.3313KVVR25×0.516.1324KVVR26×0.516.1335KVVR27×0.516.1341KVVR28×0.516.7354KVVR29×0.516.7363KVVR30×0.516.7371KVVR31×0.517.3386KVVR32×0.517.3395KVVR33×0.517.3403KVVR34×0.517.9417KVVR35×0.517.9426KVVR36×0.517.9434KVVR37×0.517.9441KVVR2×0.757.262KVVR3×0.757.575KVVR4×0.758.189KVVR5×0.758.8103KVVR6×0.759.4120KVVR7×0.759.4131KVVR8×0.7510.1147KVVR9×0.7511163KVVR10×0.7511.7179KVVR11×0.7512.1193KVVR12×0.7512.1204KVVR13×0.7513.3237KVVR14×0.7513.3249KVVR15×0.7513.9265KVVR16×0.7513.9276KVVR17×0.7514.6293KVVR18×0.7514.6304KVVR19×0.7514.6316KVVR20×0.7515330KVVR21×0.7515.3344KVVR22×0.7516.3362KVVR23×0.7517378KVVR24×0.7517.3390KVVR25×0.7517.3404KVVR26×0.7517.3415KVVR27×0.7517.3427KVVR28×0.7517.9443KVVR29×0.7517.9454KVVR30×0.7517.9466KVVR31×0.7518.6428KVVR32×0.7518.6494KVVR33×0.7518.6505KVVR34×0.7519.7540KVVR35×0.7519.7551KVVR36×0.7519.7562KVVR37×0.7519.7574KVVR2×17.367KVVR3×17.788KVVR4×18.3101KVVR5×19117KVVR6×19.7135KVVR7×19.8149KVVR8×110.4166KVVR9×111.4185KVVR10×112.1203KVVR11×113.1236KVVR12×113.1250KVVR13×113.1263KVVR14×113.1277KVVR15×114.4300KVVR16×114.4313KVVR17×115.2332KVVR18×115.2345KVVR19×115.2359KVVR20×115.6375KVVR21×115.9391KVVR22×116.3411KVVR23×117.6429KVVR24×117.6443KVVR25×117.9460KVVR26×117.9473KVVR27×117.9487KVVR28×118.5505KVVR29×118.5518KVVR30×118.5532KVVR31×119.6568KVVR32×119.6581KVVR33×119.6595KVVR34×120.4614KVVR35×120.4628KVVR36×120.4641KVVR37×120.4655KVVRP2×0.57.168KVVRP3×0.57.479KVVRP4×0.5893KVVRP5×0.58.6107KVVRP6×0.59.2121KVVRP7×0.59.2129KVVRP8×0.59.9143KVVRP9×0.510.7160KVVRP10×0.511.3173KVVRP11×0.511.3182KVVRP12×0.511.3191KVVRP13×0.511.3200KVVRP14×0.511.3209KVVRP15×0.513244KVVRP16×0.513253KVVRP17×0.513.6268KVVRP18×0.513.6277KVVRP19×0.513.6285KVVRP20×0.513.9297KVVRP21×0.514.2308KVVRP22×0.515325KVVRP23×0.515.6340KVVRP24×0.515.6349KVVRP25×0.516.5365KVVRP26×0.516.5374KVVRP27×0.516.5383KVVRP28×0.517397KVVRP29×0.517405KVVRP30×0.517414KVVRP31×0.517.6429KVVRP32×0.517.6438KVVRP33×0.517.6447KVVRP34×0.518.3461KVVRP35×0.518.3470KVVRP36×0.518.3479KVVRP37×0.518.3488KVVRP2×0.757.577KVVRP3×0.757.991KVVRP4×0.758.5107KVVRP5×0.759.1124KVVRP6×0.759.8142KVVRP7×0.759.8153KVVRP8×0.7510.5170KVVRP9×0.7511.4189KVVRP10×0.7512.1206KVVRP11×0.7512.1218KVVRP12×0.7512.1229KVVRP13×0.7512.1240KVVRP14×0.7512.1252KVVRP15×0.7513.9292KVVRP16×0.7513.9304KVVRP17×0.7514.6321KVVRP18×0.7514.6333KVVRP19×0.7514.6344KVVRP20×0.7514.9359KVVRP21×0.7515.2374KVVRP22×0.7516.1394KVVRP23×0.7516.8411KVVRP24×0.7516.8423KVVRP25×0.7517.7443KVVRP26×0.7517.7454KVVRP27×0.7517.7466KVVRP28×0.7518.3482KVVRP29×0.7518.3494KVVRP30×0.7518.3505KVVRP31×0.7519524KVVRP32×0.7519535KVVRP33×0.7519546KVVRP34×0.7520.1582KVVRP35×0.7520.1594KVVRP36×0.7520.1605KVVRP37×0.7520.1617KVVRP2×17.783KVVRP3×18.199KVVRP4×18.7118KVVRP5×19.4138KVVRP6×110.1157KVVRP7×110.1171KVVRP8×110.8190KVVRP9×111.8212KVVRP10×113.1250KVVRP11×113.1263KVVRP12×113.1277KVVRP13×113.1290KVVRP14×113.1304KVVRP15×114.3330KVVRP16×114.3344KVVRP17×115364KVVRP18×115378KVVRP19×115392KVVRP20×115.4409KVVRP21×115.8425KVVRP22×116.7449<table cellpadding="0"

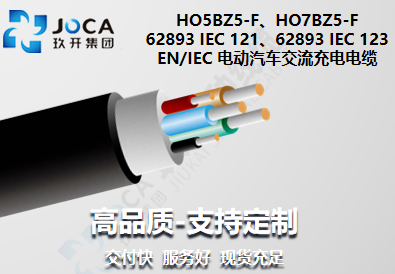

EN/IEC 電動汽車交流充電電纜
應用范圍電動車輛供電，并在需要時為電動車輛提供通信。充電電纜適用于 EN61851-1的充電模式 1-3。本產品額定電壓為 300/500V的電纜僅允許用于 EN61851-1的充電模式 1.電纜結構1.導體：精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2.絕緣：符合 IEC/EN 要求的 EVI-1 或 EVI-23.顏色識別：符合 EN50525-1：2011 中所述的彩色絕緣識別4.絞合：各組件絞合在一起5.屏蔽：銅絲屏蔽(可選)6.護套：符合 IEC/EN 要求的 EVM-1 或 EVM-27.常規顏色：黑色(可選)特性符合 EN50620:2017與IEC62893-3 要求耐候性/抗紫外線性，符合 EN50620 AnnexF阻燃，符合 EN60332-1-2:2004/A1:2015耐酸堿，符合 EN50620 Annex D耐礦物油，符合 EN60811-404耐撕裂，符合 EN50396:2005符合 RoHS 2.0技術參數：1.額定電壓：300/500V、450/750V2.測試電壓：500V/15min、3500V/15min3.彎曲半徑：6D4.儲存溫度：45°C5.導體最高工作溫度：90°C6.最小安裝環境溫度：-35°C
國標與 DEKRA 電動 汽車直流充電電纜
應用范圍適用于電動汽車充電設備及充電接口或具有對充電飽和、安全預警等方面的控制信號傳輸功能的車輛充放電預警控制系統。 電纜結構1. 導體:精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2. 絕緣:熱塑性彈性體(TPE)3. 顏色識別:優先采用 GB/T33594 芯線色譜，也可根據客戶需求定制4. 絞合:各組件絞合在一起5. 屏蔽:銅絲屏蔽(可選)6. 常規顏色:黑色(可選) 特性耐候性/抗紫外線性、耐刮磨、耐酸堿、阻燃、耐油、耐水解符合 GB/T33594 與 REKRA K175 要求符合 RoHS 2.0 技術參數：1. 額定電壓:直流 1.0kV 及以下2. 測試電壓:動力線:8.4kV/15min信號或控制線:3.6kV/15min3. 彎曲半徑:6D4. 儲存溫度:45°C5. 導體最高工作溫度:90°C6. 最小安裝環境溫度:-25°C型號規格絕緣材料護套材料參考電流 A成品近似外徑 mmEV(DC)-(R)S90S902×16+1×16+2×4+2P（2×0.75）+（7×0.75）PTPETPE6329.5EV(DC)-(R)S90S902×25+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE10032.5EV(DC)-(R)S90S902×35+1×35+2×4+2P（2×0.75）+（7×0.75）PTPETPE12534.1EV(DC)-(R)S90S902×50+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE15036.5EV(DC)-(R)S90S902×70+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE20037.5EV(DC)-(R)S90S902×80+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE25039.5EV(DC)-(R)S90S902×95+1×25+2×4+2P（2×0.75）+（7×0.75）PTPETPE30042.5
國標與 DEKRA 電動
應用范圍適用于電動汽車充電設備及充電接口或具有對充電飽和、安全預警等方面的控制信號傳輸功能的車輛充放電預警控制系統。電纜結構1.導體:精細無氧銅絲，符合GB/T3956-2008中5類或6類軟銅導線2.絕緣:熱塑性彈性體(TPE)3.顏色識別:優先采用 GB/T33594 芯線色譜，也可根據客戶需求定制4.絞合:各組件絞合在一起5.屏蔽:銅絲屏蔽(可選)6.護套:熱塑性彈性體(TPE)7.常規顏色:黑色(可選)特性耐候性/抗紫外線性、耐刮磨、耐酸堿、阻燃、耐油、耐水解符合 GB/T33594 與 REKRA K175 要求符合 RoHS 2.0技術參數：1.額定電壓:交流 450/750V 及以下直流 1.0kV及以下 測試電壓2.測試電壓:3.5kV/15min3.彎曲半徑 :6D4.儲存溫度 :45°C5.導體最高工作溫度:90°C6.最小安裝環境溫度:-25°C型號規格絕緣材料護套材料參考電流 A成品外徑 mmEV(AC)-(R) S90S903×2.5+1×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+1×0.75TPETPE3216EV(AC)-(R) S90S903×2.5+2×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+2×0.75TPETPE3216EV(AC)-(R) S90S905×2.5+1×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+1×0.75TPETPE3220EV(AC)-(R) S90S905×2.5+2×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+2×0.75TPETPE3220

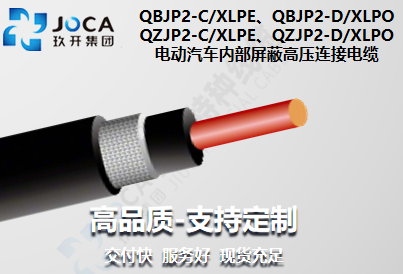

電動汽車內部屏蔽高壓連接電纜
應用范圍適用于電動汽車車內電池高壓系統 電纜結構1. 導體：精細無氧銅絲，符合TR 型電工圓鋼線或TXR 型鍍錫圓鋼線2. 絕緣：交聯聚乙烯(XLPE)或交聯聚烯烴(XLPO)3. 顏色識別：彩色(可選)4. 屏蔽：鋁箔麥拉+銅網雙層屏蔽5. 護套：交聯聚乙烯(XLPE)或交聯聚烯烴(XLPO)6. 常規顏色：彩色（可選） 特性1. 符合 QC/T 1037 和 IS0 67222. 耐油 IS0 67223. 抗撕裂 >15N/mm4. 短期老化 240h lS0 67225. 長期老化 3000h lS0 67226. 耐酸堿 168h 變化率≤ 30%7. 符合環保 RoHS 2.0 技術參數：1. 額定電壓 :AC 600/DC 900、AC 1000/DC 15002. 測試電壓 :AC 600/DC 900：5.0kV/5min AC 1000/DC1500：5.0kV/5min,升高至 8kV 不擊穿3. 彎曲半徑 :4D4. 儲存溫度 :40°C5. 導體最高工作溫度：125°C/150°C6. 最小安裝環境溫度：-25°C型號規格 \(mm2\)20℃銅絲導體最大直流電阻 \(mΩ/m\)參考電流 A成品近似外徑 mmQBJP2 - C/XLPE、QBJP2 - D/XLPO1.512.7154.42.57.6254.844.71435.963.14556.8101.82798.3161.161059.6250.74313811.4350.52716912.8500.36821114.9700.25926917.4型號規格 \(mm2\)20℃銅絲導體最大直流電阻 \(mΩ/m\)參考電流 A成品近似外徑 mmQZJP2 - C/XLPE、QZJP2 - D/XLPO101.82799.3161.1610511.2250.74313812.5350.52716913.8500.36821116.3700.25926918.3950.196328211200.15339122.3

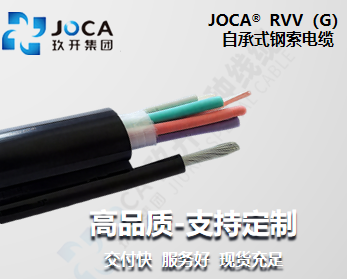

RVV（G）自承式鋼索電纜
應用范圍作為行車電動葫蘆控制、接觸器、手柄按鈕連接和控制電纜,適用于干燥或潮濕的室內各種電氣安裝.鑒于其特殊的柔性設計,它還適用于無應力緩釋可強制引導的左右非連續性運動下的安裝或固定敷設.(不作為電梯電纜上下升降使用) 電纜結構1. 導體：多股精絞無氧銅絲 符合 VDE0295 CLASS 52. 絕緣：特制PVC3. 芯線顏色：多彩顏色數字表示,參照 JISC3306;黑色數字白色號碼編碼,符合IEC2274. 內襯層：特殊無紡布包裹緩沖5. 加強抗拉：一根或兩根無扭力自承鋼絲，承載運行張力6. 護套材料：特殊混合PVC7. 護套顏色：黑色 特性強抗拉性強抗撕裂強度良好的耐油性，耐磨性，耐寒性，耐候性 技術參數：8. 額定電壓：≤1,5mm2：300/500V>1,5mm2：450/750Y9. 測試電壓：≤1,5mm2：2500V>1,5mm2;3000V10. 溫度范圍：靜態;-30℃至+70℃；撓曲:-10℃至+70℃11. 最小彎曲半徑：靜態：15xD(電纜外徑)；撓曲：20xD(電纜外徑)

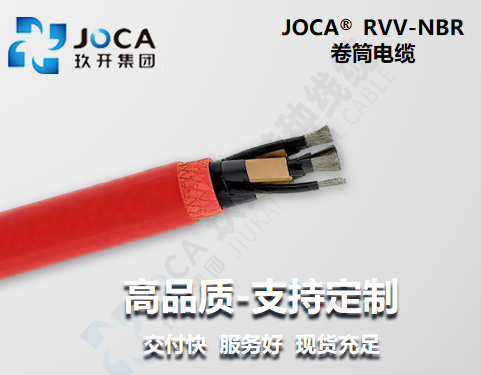

RVV-NBR 卷筒電纜
應用范圍廣泛應用于建筑施工垂直升降機、港口門座起重機、集裝箱起重機、裝船機、卸船機、大型龍門式起重機、塔式起重機等重型機械設備的連接和控制電纜，適用于干燥或潮濕的室內或室外的各種電氣安裝電纜結構1.導體：多股精絞無氧銅絲符合VDE0295 CLASS 5或6類標準2.絕緣：特殊混合 PVC 柔軟絕緣3.芯線顏色：彩色芯線4.內襯層：特殊無紡布包裹緩沖5.加強抗拉：多股黃麻繩填充(可選)6.護套：特殊混合耐候性 PVC 護套7.護套顏色：黑色(RAL9005)特性柔性，可彎曲性抗拉,抗撕裂，性能穩定良好的耐油性，耐磨性，耐寒性，耐候性技術參數：1.額定電壓：Uo/U 450/750V2.測試電壓：2500V3.溫度范圍：固定;-30℃至+70℃； 撓曲：-10℃至±70℃4.彎曲半徑：固定：8xD(電纜外徑)； 撓曲：10xD(電纜外徑)5.阻燃標準：符合IEC60332-1成2

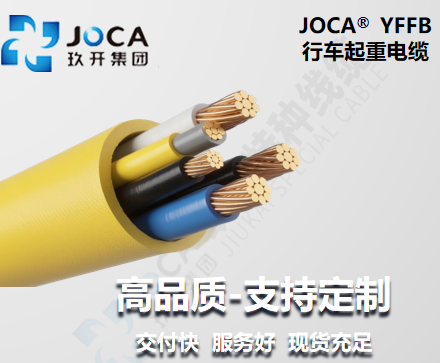

YFFB 行車起重電纜
應用范圍應用于有軌行車、臺車、傳輸機械、起重天車和各種探傷設備，也可作自承式井道或傾斜式貨架的安裝，動力傳輸及控制、照明、通訊線路的使用電纜結構1.導體：多股精絞無氧銅絲，符合VDE 0295 CLASS 5或者6類標準2.絕緣：特殊混合PVC柔軟絕緣3.芯線顏色：符合227IEC+EN502144.芯線結構：一字排列或梅花排列5.加強抗拉：鍍鋅軟鋼絲（自由懸掛超過80米時）或纖維芳綸紗6.護套：特殊混合彈性PVC護套7.護套顏色：黑色（RAL9005）或灰色（RAL7001）特性抗拉，抗撕裂，性能穩定良好的耐油性、耐磨性、耐寒性、耐候性一字排列時：自用使用長度不大于35m運動速度不大于1.6/S梅花排列時：自由使用長度不大于80m運動速度不大于4-10m/s技術參數：額定電壓：UO/U 450/750V測試電壓：2500V溫度范圍：固定：-30℃至+70℃； 撓曲：-10℃至+70℃彎曲半徑：固定：8XD（電纜最小邊）； 撓曲：10XD（電纜最小邊）阻燃標準：符合IEC60332-1

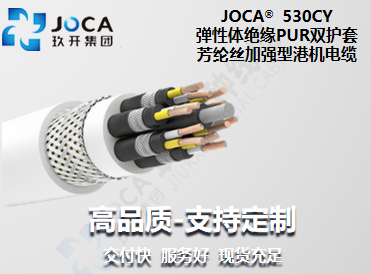

530CY港機電纜，彈性體絕緣+PUR雙護套，芳綸絲加強抗拉伸，耐候耐磨抗造，適配港機動態場景，電力/信號傳輸穩。
應用范圍港機、抓斗機、龍門吊、升降機、塔吊、斗輪堆取料機等設備的連接和控制電纜，抗耐磨、抗紫外線、防潮等場所可戶外使用，高強度抗拉、負載下移動使用，適用于耐油、耐磨、耐酸堿、耐寒等場所。電纜結構1.導體：精細無氧銅絲，多股絞合導體，符合DIN VDE 0295及IEC60228中5類導體標準2.絕緣：特殊彈性體絕緣3.芯線顏色：顏色區分或數字編號區分，可根據顧客要求定制4.內護套：PUR或NBR5.抗拉元件：芳綸編織加強層6.護套：PUR7.常規顏色：黑色、黃色8.芯數范圍：2~16芯9.截面范圍：0.5mm2 ~70mm2技術參數：1.額定電壓：0.6/1KV2.測試電壓：3500V3.最小彎曲半徑：固定安裝：12XD； 移動安裝：16XD4.使用溫度：固定安裝：-50℃至+105℃； 移動安裝：-40℃至+90℃

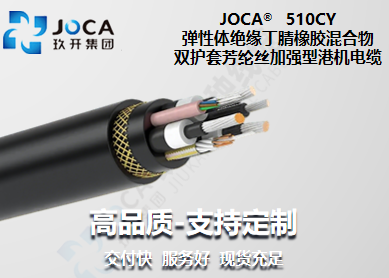

510CY 彈性體絕緣丁腈橡膠混合物雙護套芳綸絲加強型港機電纜
應用范圍港機、龍門吊、升降機、塔吊、斗輪堆取料機等設備的連接和控制電纜，抗耐磨、抗紫外線、防潮等場所可戶外使用，高強度抗拉、負載下移動使用。 電纜結構1. 導體：精細無氧銅絲，多股絞合導體，符合DIN VDE 0295及IEC60228中5類導體標準2. 絕緣：特殊彈性體絕緣3. 芯線顏色：顏色區分或數字編號區分，可根據顧客要求定制4. 內護套：特殊定制高強度彈性體混合物5. 抗拉元件：芳綸編織加強層6. 護套：特殊定制高強度彈性體混合物7. 常規顏色：黑色、黃色8. 芯數范圍：2~16芯9. 截面范圍：0.5mm2 ~70mm2 技術參數：1. 額定電壓：0.6/1KV2. 測試電壓：3500V3. 最小彎曲半徑：固定安裝：12XD； 移動安裝：16XD4. 使用溫度：固定安裝：-40℃至+90℃； 移動安裝：-30℃至+80℃
